Damit Sie Ihr defektes Atop Schnürsystem wieder reparieren und / oder ersetzen können, stellen wir Ihnen hier die Anleitung zum Atop Drehknopf Verschlusssystem zur Verfügung. Auf dieser Anleitung wird Ihnen gezeigt wie der ATOP Drehverschluss, bestehend aus Knopf, Unterplatte und Schnürsenkel, zusammengesetzt ist und wie Sie einen neuen Drehknopf oder ein neues Stahlseil einsetzen können.

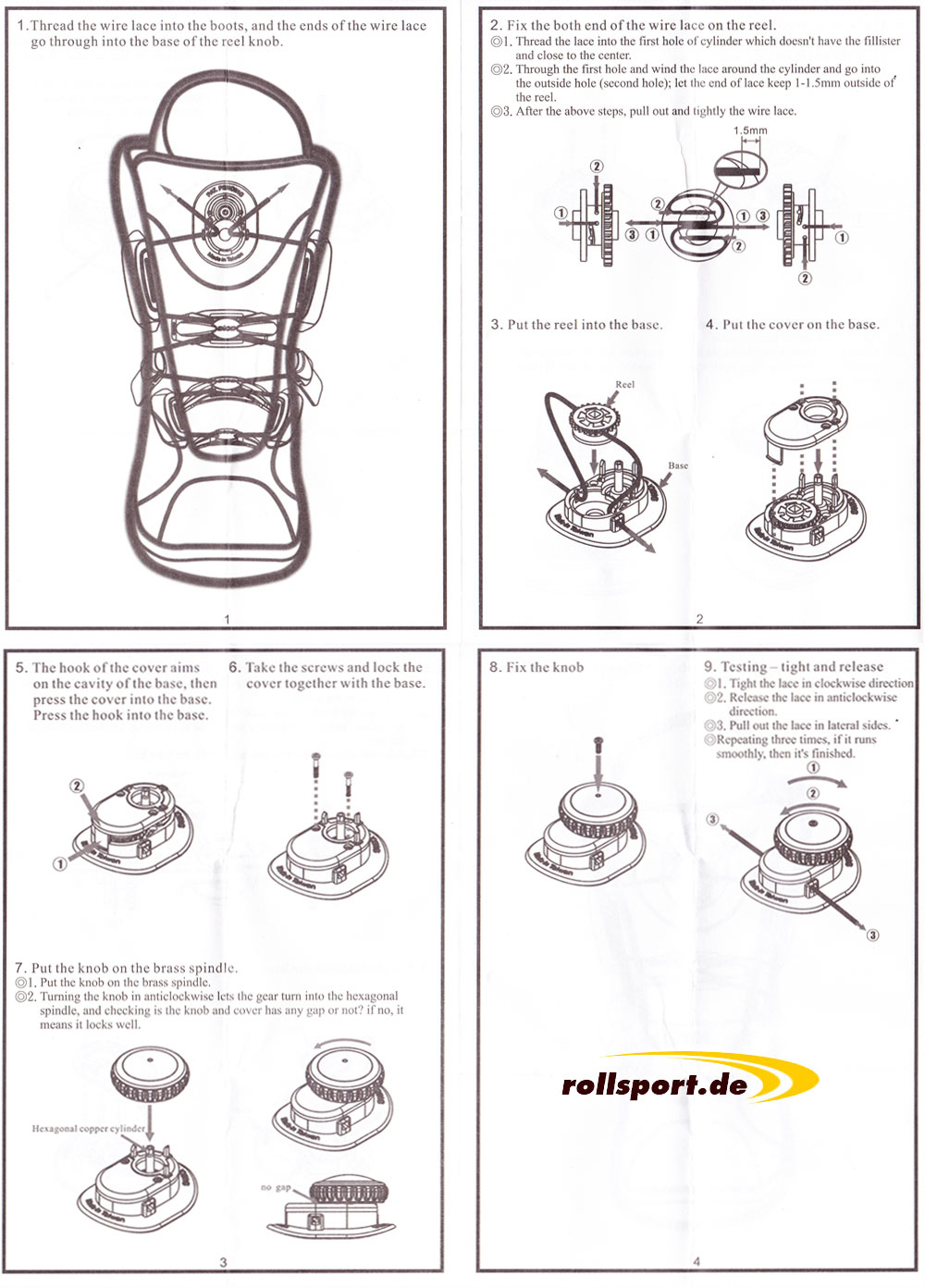

Anleitung zur Reparatur und Ersetzen des ATOP Verschlusssystems

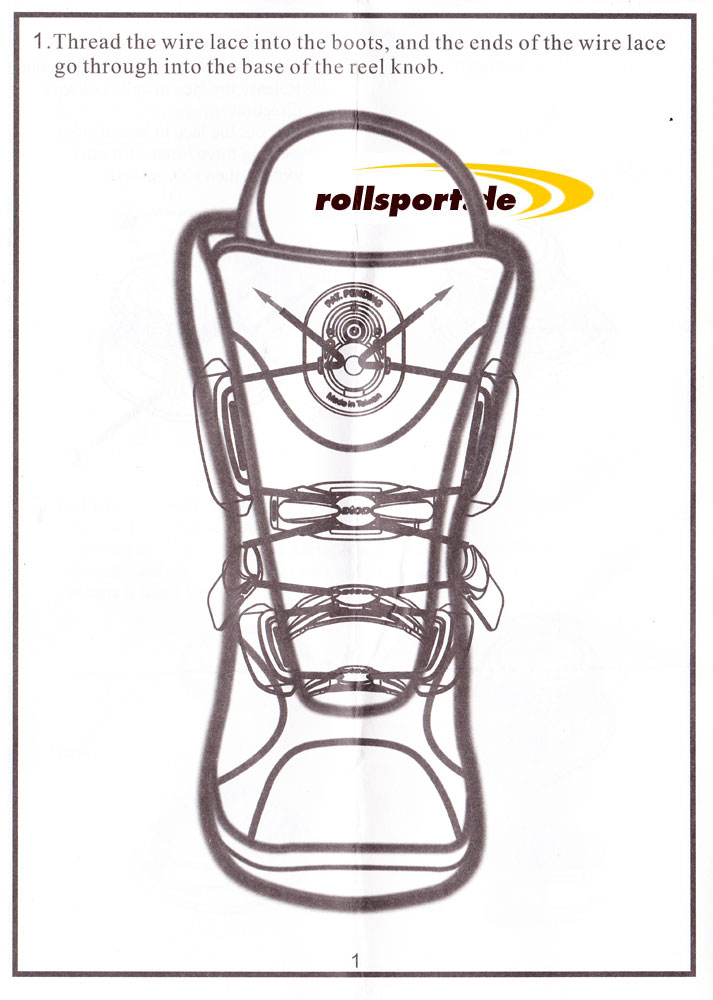

ATOP Bedienungsanleitung Schritt 1

Fädeln Sie die Drahtspitze vom ATOP Drahtseil in die Stiefel ein, und die Enden der Drahtspitze führen Sie in die Basis des Drehknopfes ein.

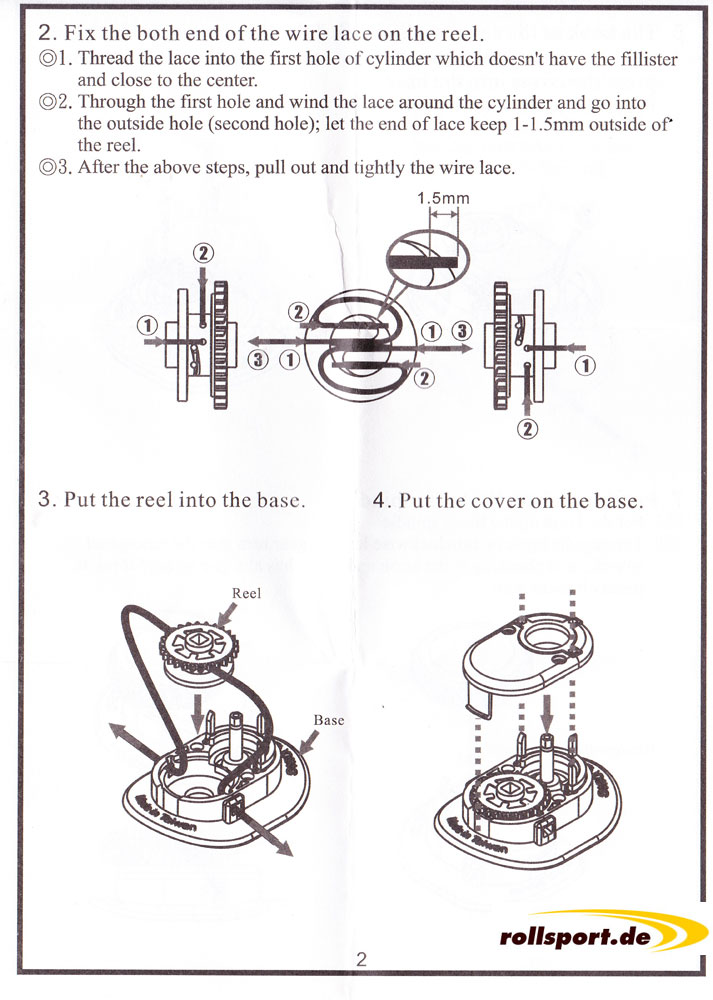

ATOP Bedienungsanleitung Schritt 2, 3 und 4

Befestigen Sie beide Enden von dem Drahtsteil auf der Rolle.

1. Fädeln Sie die Schnürsenkel in das erste Loch des Zylinders.
2. Fädeln Sie das Drahtseil durch das erste Loch und wickeln Sie die Spitze um den Zylinder und schieben es anschließend durch das äußere Loch (zweites Loch); Das Ende der Spitze das sich außerhalb des Systems befindet, sollte ca. 1 - 1,5 mm lang sein.
3. Ziehen Sie nach den oben genannten Schritten das Drahtseil heraus.

Schritt 3: Legen Sie die Rolle in die Basis. Schritt 4: Setzen Sie die Abdeckung auf die Basis.

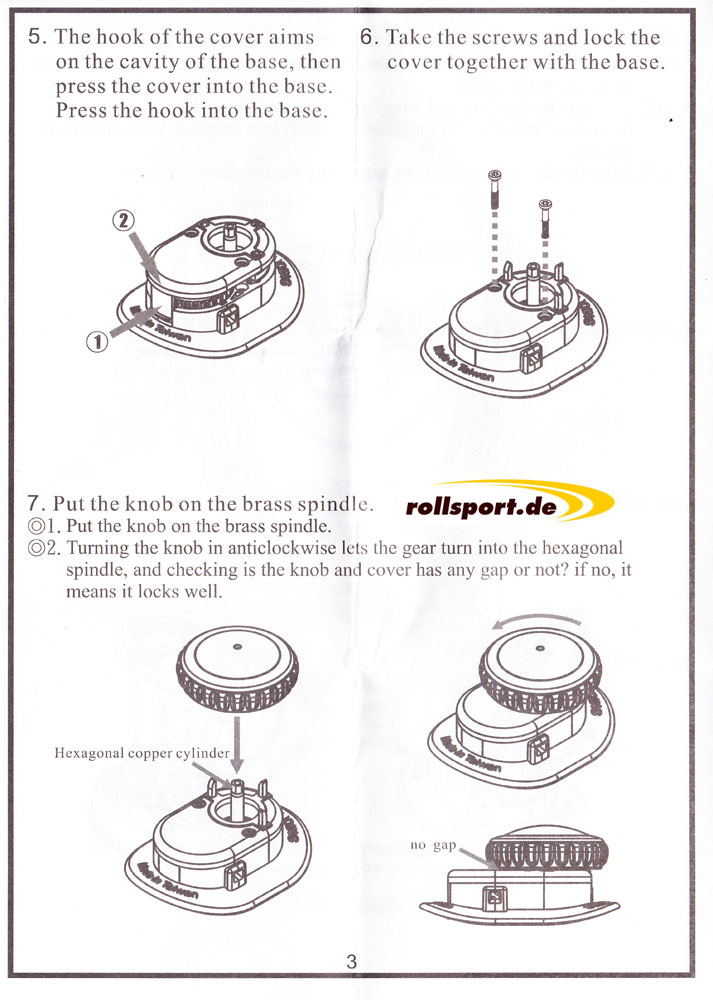

ATOP Bedienungsanleitung Schritt 5, 6 und 7

1. Schritt 5: Der Haken der Abdeckung zielt auf den Hohlraum der Basis und drückt dann die Abdeckung in die Basis. Drücken Sie den Haken in die Basis.
2. Schritt 6: Verschrauben Sie die Abdeckung mit den kleinen Schrauben.
3. Schritt 7: Setzen Sie den Knopf auf die Messingspindel. Drehen Sie den Knopf gegen den Uhrzeigersinn, um das Zahnrad in die Sechskantspindel zu drehen, und prüfen Sie, ob der Knopf und die Abdeckung einen Abstand haben oder nicht? Wenn nicht, bedeutet dies, dass es gut schließt.

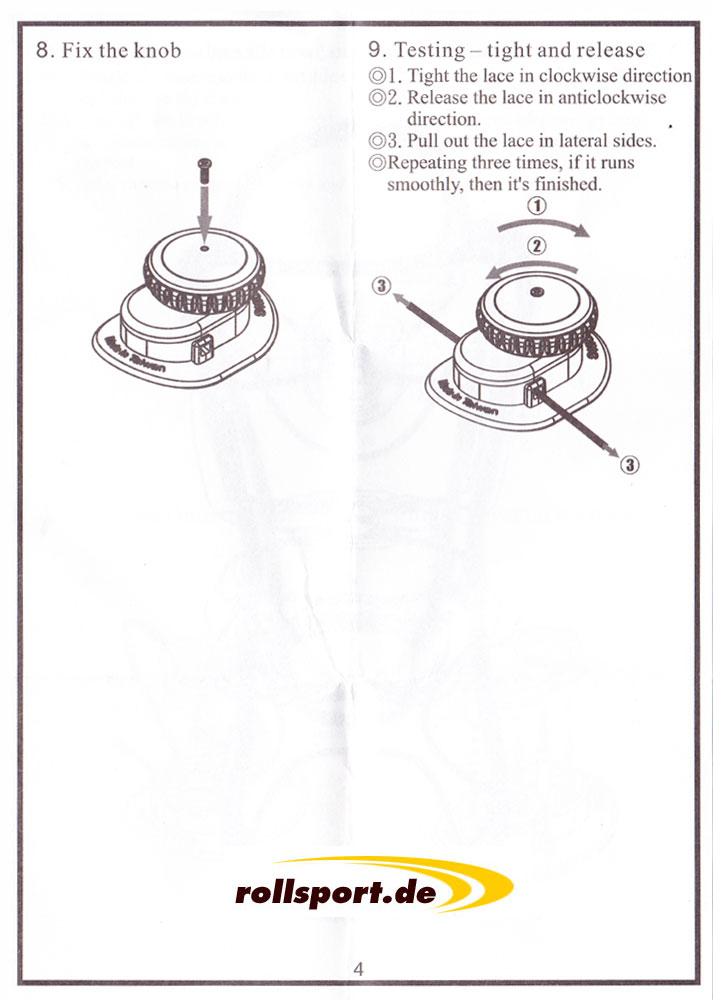

ATOP Bedienungsanleitung Schritt 8 und 9

1. Schritt 8: Befestigen Sie den Knopf mit der Schraube.
2. Schritt 9: Die Schnürsenkel im Uhrzeigersinn anziehen. Öffnen Sie die Schnürung indem  Sie gegen den Uhrzeigersinn drehen. Ziehen Sie die Schnürsenkel an den Seiten heraus. Wenn es drei Mal wiederholt wird, wenn es glatt läuft, dann ist es fertig.
